Güç Sistemleri Dengeleyici Performans Testi Hizmetimiz
Üretim tesislerinin tasarım ve performans esasları
Elektrik Şebeke Yönetmeliği MADDE 20- (12) Ünite gücü 75 MW ve üzeri konvansiyonel tip ünitelerde veya toplam kurulu gücü 300 MW ve üzeri olan konvansiyonel tip santralların ünitelerinde, enterkonnekte şebeke sisteminde ortaya çıkabilecek 0-5 Hz arasındaki düşük frekanslı elektromekanik salınımlarına karşı otomatik gerilim regülatöründe elektriksel sönümleme sağlama özelliğine sahip ve ENTSO-E sistemi bağlantısıyla birlikte ortaya çıkan düşük frekanslı bölgelerarası salınımları sönümleyebilen bir güç sistemi dengeleyicisi bulunmalıdır.
Ünite gücü 75 MW ve üzeri konvansiyonel tip ünitelerde veya toplam kurulu gücü 300 MW ve üzeri olan konvansiyonel tip santralların ünitelerinde, bağlantı anlaşması imzalanmadan önce kullanıcı tarafından TEİAŞ’a; ünitenin ikaz sistemi, güç sistemi dengeleyicisinin teknik özellikleri, güç sistemi dengeleyicisinin blok şeması ve IEEE modeli, otomatik gerilim regülâtörü ve bunların kararlı durum ve dinamik performansları ile ilgili ayrıntılı bilgiler ve teknik özellikler Ek-12’de belirtildiği şekilde verilir. Güç sistemi dengeleyicisi ayarları TEİAŞ’ın gerekli gördüğü durumlarda, Ek-12’de belirtilen ayar prosedürüne uygun olarak kullanıcı tarafından yapılır. TEİAŞ isterse bu ayar çalışmalarında gözlemci bulundurabilir.
Reaktif güç desteği ve senkron kompansatör hizmeti test prosedürü aşağıdaki gibidir: Ünite nominal güçte çalışıyorken, generatör terminal gerilimi set değeri (yükseltici trafo yükte kademe değiştirici pozisyonunu), kademeli bir şekilde;
PSS Test Prosedürü
PSS Test Prosedürü Elektrik Şebeke Yönetmeliği’nin Ek-12 kısmında tanımlanmıştır. İlgili bölümü aşağıdaki gibi bilgilerinize sunmaktayız.
E.12.1 Amaç ve Kapsam
Konvansiyonel ünitelerde Güç Sistemi Dengeleyicisi (PSS) tesis edilmesinin amacı, iletim sisteminde meydana gelen salınımları sönümlendirmek, bu sayede de sistemin güvenli, güvenilir ve kararlı işletimine katkı sağlamak, aynı zamanda ülkeler arası elektrik enerjisi ticareti hacmini arttırmaktır.Bu Prosedür’ün kapsamı içerisinde yer alan bilgisayar simülasyonlarına dayalı analizler en önemli süreçlerden biri olup, jeneratör, ikaz sistemi ve otomatik gerilim regülatörüne (AVR) ilave bir kontrol döngüsü olan PSS’in modellenmesi ve saha testleri ile doğrulanması gerekir.PSS performans dinamik analizlerinin bilgisayar ortamında gerçekleştirilebilmesi için bu ekin E.12.2, E.12.3. ve E.12.4. kısımlarında belirtilen verilerin tamamının TEİAŞ’a verilmesi gereklidir. PSS ayar prosedürü 3 aşamadan oluşur:a) Jeneratör ve ikaz sistemi (AVR+PSS) ile ilgili verilerin ve doğrulanmış modellerin TEİAŞ’a verilmesi,b) PSS ayarlarının yapılması,c) PSS doğrulama testlerinin yapılması ve ilgili raporun TEİAŞ’a sunulması.
E.12.2 İstenen Jeneratör Verileri

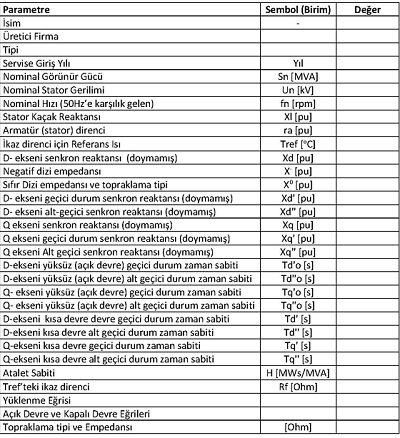

Konvansiyonel üretim tesislerinden ünite başına kurulu gücü 75 MW’ın üzerinde bulunan her bir ünite için talep edilen jeneratör verileri Tablo-E.12.1’de verilmektedir.
Tablo-E.12.1’de listelenen veriler, TEİAŞ tarafından gerçekleştirilecek generator ikaz sistemleri ile ilgili tüm dinamik analiz çalışmalarında kullanılan dq0 düzlemindeki altıncı seviye senkron jeneratör modelini oluşturmak için talep edilmektedir. Söz konusu veriler konvansiyonel üretim tesisindeki ünite gücü 75 MW veya üzerinde olan her bir ünite için talep edilmektedir. Tablo-E.12.1’de verilen zaman sabitlerinin ve reaktansların yerine, dq0 düzlemindeki eşdeğer devre elemanlarının (dq0 düzlemindeki eşdeğer sargılar için, öz direnç, öz endüktans ve müşterek endüktans değerleri) değerlerinin sağlanması da mümkündür.
E.12.3 İstenen Transformatör Verileri

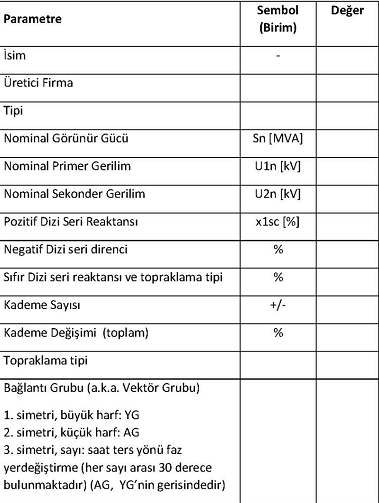

Konvansiyonel üretim tesislerinden ünite başına kurulu gücü 75 MW’ın üzerinde bulunan her bir ünite için talep edilen Grup Transformatörü Verileri Tablo-E.12.2’de verilmektedir.
E.12.4 İstenen İkaz Verileri
Sistem kararlılık analizleri için, konvansiyonel üretim tesislerinden, Otomatik Gerilim Regülatörü (AVR) ve Güç Sistemi Dengeleyicilerinin (PSS) IEEE standart modellerine karşılık gelen blok diyagramları ve bu diyagramlardaki parametrelere karşılık gelen ilgili değerlerin; ilgili santral işleticisi tarafından TEİAŞ’a bildirilmesi gerekmektedir.
E.12.5 PSS Ayarlarının Yapılması
PSS ayarları, işletme sırasında ortaya çıkabilecek 0.1–4.0 Hz frekans bandındaki tüm elektromekanik salınımların sönümlendirilme oranını arttıracak şekilde yapılır. Bu amaçla, PSS ayarları, işletme sırasında oluşabilecek bölgeler arası salınım, lokal salınım, makineler arası salınım ve torsiyonel şaft salınım modları tahrik edilmeyecek şekilde ve aşağıdaki a, b, c ve d maddelerinde belirtilen asgari ayar kriterleri gözetilerek yapılmalıdır .PSS için saha testleri öncesinde; doğrulanmış ikaz sistemi, generatör ve sistem modeli kullanılarak, aşağıdaki a, b, c ve d maddelerinde belirtilen asgari ayar kriterlerine ve bu ekte belirtilen performans şartlarına uygun parametre seti belirleme çalışması yapılmalıdır. Bu çalışma sonucunda PSS için önerilen parametre seti ve bu ekin E.12.2, E.12.3, E.12.4 maddelerinde belirtilen veriler TEİAŞ’a raporlanmalıdır. Buna mütakip yapılacak olan PSS ayar çalışması saha testleri öncesinde TEİAŞ bilgilendirilmeli ve uygun bir zaman belirlenmelidir. TEİAŞ gerek görmesi halinde saha testlerinde gözlemci bulundurabilir. Ayar çalışmaları sırasında gerçekleştirilen saha testi ve bilgisayar simulasyonu sonuçlarının, aşağıdaki a, b, c ve d maddelerinde belirtilen asgari ayar kriterlerine ve bu ekte belirtilen performans şartlarına uygunluğu TEİAŞ’a raporlanır. Onay aşamasında veya sonrasında TEİAŞ kendisine raporlanandan daha farklı bir parametre seti önerebilir veya çalışmanın tekrar edilmesini talep edebilir.

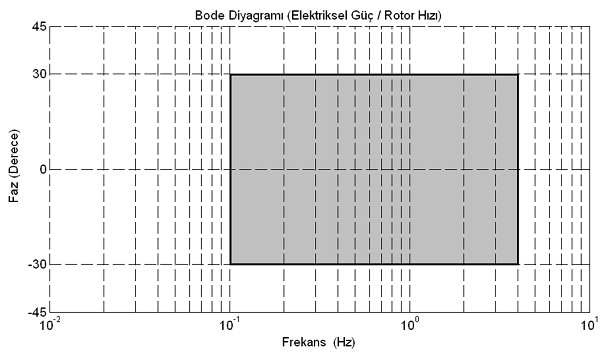

a) PSS giriş sinyallerini filtreleyen temizleme filtre zaman sabitleri ilgili modlar için efektif bir değere çekilir. (10 saniyeden daha küçük zaman sabitleri seçilmesi önerilmektedir.)b) Yukarıdaki aşama tamamlandıktan sonra, PSS, otomatik gerilim regulatörü, ikaz sistemi ve jeneratör için; giriş sinyali ilgili ünitenin rotor hız ölçümü (PSS girişi), çıkış sinyali de ilgili ünitenin aktif gücü olarak tanımlanmış transfer fonksiyonunun faz karakteristikleri, 0,1 – 4,0 Hz frekans bandı içerisinde ±30o aralığında olacak şekilde, PSS ile düzeltilir. (Şekil-E.12.1’de gri taralı bölge).Söz konusu ünite için tehlikeli bir şaft salınım modunun olduğu durumlarda, 1’de belirtilen faz karakteristiklerinin 0,1 – 4,0 Hz frekans bandı dahilinde ±30o aralığında olacak şekilde, PSS ile ayarlanmış olması ikaz sistemi üreticisinin sorumluluğundadır.
c) Şekil-E.12.1’de belirtilen faz karakteristiklerine uygun ayarlar yapıldıktan sonra, PSS kazancı, en zayıf iletim sistemi şartlarında, en baskın (sanal kısım/reel kısım oranı en büyük olan) lokal salınım modları için sönümleme oranı (ζ), 0,707 ≤ ζ < 1 olacak şekilde ayarlanır. Ayarlanan PSS kazanç değeri, PSS maksimum kazancının (belirtilen bode diyagramında fazın -360 derece olduğundaki kazanç değeri) minimum 10 dB altında olmak zorundadır. Yani PSS kazanç değeri, maksimum PSS kazanç değerinin 1/3’ünü geçmemelidir. Saha testleri sırasında, yüksek PSS kazancı nedeniyle, gürültü amplifikasyonu gerçekleştiği takdirde ya da ikaz sistemi, jeneratör ve PSS arasında etkileşim görüldüğü takdirde, PSS kazanç değeri, TEİAŞ tarafından onaylanmak kaydıyla, ikaz sistemi üreticisinin ya da ikaz sistemi üreticisinin onayladığı ikaz sistemi uzmanının belirleyeceği güvenli değere düşürülebilir.
ç) PSS tasarımının, ikaz sistemine giden PSS çıkış sinyalinin, ünitenin geçici kararlılığını olumsuz etkilemeyecek şekilde sınırlandırılabilir olmasına imkan sağlaması gerekmektedir. Söz konusu limit değerleri de ikaz sistemi üreticisi (ya da ikaz sistemi üreticisinin onayladığı ikaz sistemi uzmanı) tarafından belirlenir. PSS açık durumda iken, hem giriş sinyallerinde hem de çıkış sinyalindeki limit değerinin 0’dan büyük olması gerekmektedir. (PSS çıkış sinyali limiti için tipik değer ±0,05 pu dur.) [/accordion] [accordion title="E.12.6 PSS Doğrulama Testleri"] Bölüm E.12.5’de yer alan ayar çalışmalarına dair raporların TEİAŞ’a sunulup, uygun bulunmasını müteakip doğrulama testleri bu bölümde yer alan prosedürler çerçevesinde gerçekleştirilir. Doğrulama test çalışmalarının yapılacağı tarih en az 1 hafta öncesinden TEİAŞ’a bildirilir. TEİAŞ isterse bu çalışmalar esnasında gözlemci bulundurabilir.
-
E.12.6.1 Ön Gereksinimler Güç sistemi dengeleyicisi performans doğrulama testleri öncesinde, testleri gerçekleştirecek ikaz sistemi uzmanının, asgari olarak, aşağıdaki ekipman, yazılım ve yetkilere sahip olması gerekir:
- AVR gerilim ayar değerinde, jeneratör terminallerinde 0 pu – 0,05 pu aralığında 0,001 pu çözünürlüğünde ayarlanabilir gerilim değişimine karşılık gelen basamak fonksiyonu değişiklik yapabilmek için yeterli donanım ve/veya yazılım.
- AVR gerilim ayar değerinde, jeneratör terminallerinde, 0 pu – 0,02 pu tepe değeri aralığında, 0,001 pu çözünürlüğünde ayarlanabilir saf sinüs ya da 1/fα tipi gerilim değişimine karşılık gelen değişiklik yapabilmek için yeterli donanım ve/veya yazılım.
- Frekans tepkisi testlerini gerçekleştirebilmek ve test sonuçlarını gözlemleyebilmek için, asgari 0,1 – 10 Hz bandında çalışabilen bir spektrum analizörü donanımı ve/veya yazılımı.
- Test sonuçlarını sayısal ortamda depolamak için, asgari olarak; 12.6.2. maddesinde kaydı zorunlu olarak yer alan 8 farklı sinyali, ilgili her sinyal için 0,001 pu çözünürlüğünde ve 10 ms örnekleme zamanında kayıt edebilme imkânına sahip donanım ve/veya yazılım.
- Test sırasında, ilgili sinyallerdeki değişiklikleri gözlemleyebilmek amacıyla, asgari iki kanallı bir osiloskop.
- Test sırasında oluşabilecek acil durumlarda, PSS’in ikaz sistemine giden girişini iptal etmek için yeterli donanım ve/veya yazılım.
- Test sırasında oluşabilecek acil durumlarda, otomatik gerilim regulatörü girişindeki test sinyalini (basamak fonksiyonu, saf sinüs ya da 1/fα tipi test sinyali) iptal etmek için yeterli donanım ve/veya yazılım.
- PSS’in bütün yardımcı ekipmanlarının (ölçüm transdüserleri, alarm ve uyarı sistemleri) tam ve çalışır durumda olması.
E.12.6.2 Test Yöntemi
PSS performans doğrulama testleri, ilgili ünitenin ikaz sistemi üreticisi ya da ilgili ikaz sistemi üreticisinin onayladığı bir ikaz sistemi uzmanı tarafından yapılır. Üretim tesisi personelinin ve/veya testi yapacak ikaz sistemi uzmanlarının test ile ilgili yazılım ve donanım ile ilgili tüm ön hazırlıkları tamamlamış ve teste hazır olmaları gerekmektedir.Aşağıdaki sinyallerin, daha sonra yapılacak analiz çalışmaları için bütün testlerde kaydedilmesi gerekmektedir.
E.12.6.2.1 Basamak Fonksiyonu Tepkisi (Step Response) Testleri
PSS’in lokal salınımların sönümlendirilmesine katkı sağlayıp sağlamadığını gözlemlemek amacıyla, ikaz sistemi gerilim referans değerinde ±%2 (ya da ±%3) basamak fonksiyonu değişiklik yapılarak bu prosedür’ün 12.6.2 maddesinde belirtilen sinyaller gözlenir ve kayıt edilir.Sonuçların değerlendirilmesi aşamasında, PSS kapalı iken yapılan ve PSS açık iken yapılan basamak tepkisi test sonuçları aynı ölçekte çizilir. PSS açık konumda iken, PSS kapalı iken alınan sonuçlara kıyasla, ünite aktif gücündeki salınımların daha yüksek bir sönümleme oranı ile sönümlenmiş olması en temel beklenti olmakla birlikte, aktif güç salınımlarının 2-3 salınım periyodu içinde sönümlenmiş olması tatmin edici bir sonuçtur. Test sonuçları değerlendirilirken, aktif güç salınımları iyi sönümleniyor olsa bile, ünite reaktif gücünde, ikaz geriliminde, ya da ikaz akımında sönümlenmeyen periyodik salınımların ya da gürültü bileşeninin bulunmaması gereksinimi de dikkate alınmalıdır.
E.12.6.2.2 Frekans Tepkisi (Frequency Response) Testleri
PSS’in 0,1–3,0 Hz aralığındaki salınımların sönümlendirilme oranını arttıracak şekilde ayarlandığını gözlemlemek amacıyla, ikaz sistemi gerilim referans değerine, terminal geriliminde en az 0,001 pu en çok da 0,02 pu tepe değeri değişiklik yaratacak şekilde, beyaz gürültü ya da 0,1 – 4,0 Hz bandı içerisinde değişen frekanslarda saf sinüzoidal test sinyali uygulanarak bu dokümanın 12.6.2 maddesinde belirtilen sinyaller gözlenir ve kayıt edilir. 0,1 – 4,0 Hz bandı içerisinde değişen frekanslarda saf sinüs test sinyali uygulanarak tekrarlanan testler yerine, bütün frekans bileşenlerini içeren 1/fα tipi test sinyalleri (beyaz gürültü ya da pembe gürültü) uygulanarak da benzer testler gerçekleştirilebilir.Test sonuçlarının değerlendirilmesi esnasında, 0,1 – 0,5 Hz frekans bandındaki salınımlar için terminal gerilimi sinyaline, 0,5 – 3,0 Hz frekans bandındaki salınımlar için de ünite aktif gücü sinyaline Hızlı Fourier Dönüşümü (FFT) uygulanır. Başarı kriteri, ilgili salınımlar için (gerilim ya da aktif güç) PSS açık konumda iken alınan test sonuçlarında, PSS’in kapalı olduğu durumda alınan test sonuçlarına kıyasla salınımların şiddetinin azalmış olmasıdır.Testler sırasında aşağıda belirtilen prosedür izlenir:
E.12.6.2.3 Hızlı Yükleme Testleri
Testler sırasında aşağıda belirtilen prosedür izlenir:a) Bölge Yük Tevzi Merkezi ve Milli Yük Tevzi Merkezinden gerekli izinler alınır. Ünite testler sırasında primer ya da sekonder frekans kontrolüne katılmayacağı için hız regulatöründe gerekli düzenlemeler yapılır. PSS açık konumda iken, ünite minimum kararlı üretim düzeyine getirilir.Ünite nominal aktif gücüne gelene kadar, üreticilerin belirlediği azami MW/saniye oranıyla yüklenir, bu ekin 12.6.2 bölümünde belirtilen sinyaller gözlenir ve kayıt edilir.Ünite minimum kararlı üretim düzeyine gelene kadar, azami MW/saniye oranıyla yük atar, bu ekin 12.6.2 bölümünde belirtilen sinyaller gözlenir ve kayıt edilir.Testler tamamlanıp verilerin sağlıklı bir şekilde kayıt edildiğinden emin olunduktan sonra, test sonuçlarının değerlendirilmesi esnasında, ünite yük alıp atarken büyük ölçekte reaktif güç salınımlarının gözlenmemesi beklenir. Aksi takdirde, PSS tasarımı gözden geçirilmelidir. Bu durum, özellikle hidroelektrik santrallarda tek girişli (delta P tipi) PSS kullanıldığı zaman sıklıkla görülmektedir. Bu nedenle, çift girişli (aktif güç ve frekans girişli), hızlandırıcı gücün integrali felsefesine sahip bir PSS tasarımı kullanılması önem taşımaktadır.
E.12.7 Asgari Performans Şartları
Üretim tesisinin/tesislerinin Güç Sistemi Dengeleyecilerinin başarı kriteri; söz konusu ünitelerin her birinin, E.12.6’da verilen Test prosedürüne göre yapılacak testler sonucunda, yine aynı bölümde yer alan performans şartlarını sağlamasıdır. Söz konusu ünitelerde gerçekleştirilen testler sırasında veya sonrasında, belirtilen performans şartlarını sağlamak amacıyla, daha önceden TEİAŞ’a raporlanmış güç sistemi dengeleyicisi ayar değerlerinde değişiklik yapılabilir. Üretim tesisinin başarı kriterine esas olan ayar değerleri, saha testleri ile doğrulanmış değerlerdir. Onay aşamasında veya sonrasında TEİAŞ kendisine raporlanandan daha farklı bir parametre seti önerebilir veya çalışma tekrar edilmesini talep edebilir.
Performans doğrulama raporlarında, asgari olarak aşağıdaki analiz ve test sonuçlarının bulunması gerekmektedir.Üretim tesisi ile ilgili veriler (bu ekin 2, 3 ve 4. kısımlarında belirtilen veriler) Not: Performans doğrulama raporlarında, PSS ve ikaz sistemi için performans doğrulama testleri sonucunda kesinleştirilmiş parametre değerlerinin verilmesi gerekmektedir.Aşağıdaki maddelerde açıklanan Bode Diyagramları; PSS devre harici iken (kapalı konumda iken), otomatik gerilim regulatörü, ikaz sistemi ve jeneratör için; giriş sinyali ilgili ünitenin gerilim referans değeri (AVR girişi), çıkış sinyali de ilgili ünitenin terminal gerilimi olarak tanımlanmış transfer fonksiyonu için, kazanç ve faz karakteristikleri. PSS devrede iken (açık konumda iken), PSS, otomatik gerilim regulatörü, ikaz sistemi ve jeneratör için; giriş sinyali ilgili ünitenin rotor hız ölçümü (PSS girişi), çıkış sinyali de ilgili ünitenin aktif gücü olarak tanımlanmış transfer fonksiyonu için kazanç ve faz karakteristikleri.
Bu ekin 6. kısmında belirtilen metodolojiye uygun olarak gerçekleştirilmiş adım tepkisi, frekans tepkisi ve hızlı yükleme testi sonuçları.Saha ölçümleri ve bilgisayar modelinin uyumluluğunu gösteren doğrulama çalışması ile ilgili sonuçlar.Doğrulanmış model kullanılarak gerçekleştirilen modal analiz sonuçları ile bölgeler arası salınım modunun (~0.15 Hz) sönümleme oranının (ζ), PSS açık ve kapalı durumda değişimi.PSS açık ve kapalı durumda gerçekleştirilen 1 saatlik gerilim ve aktif güç sinyalleri ölçümlerinin frekans spektrumunu gösteren grafik.
